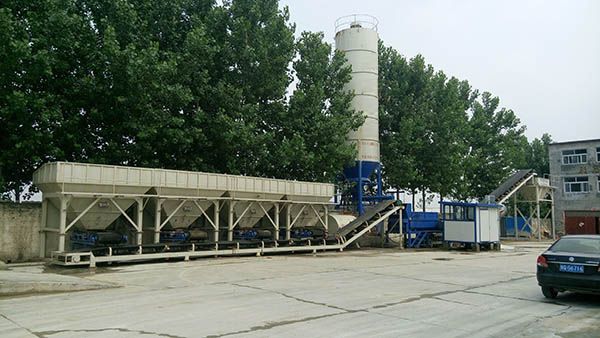

WCB600稳定土拌和站



WCB600稳定土厂拌设备配置表
序号
项目
主要技术参数及配置
1  整机 1.额定生产能力:    砂砾稳定土600t/h
灰土稳定土500t/h
2.总功率:          约150Kw
3.拌合骨料最大料径:60mm
4.骨料系统精度:    ≤±2%
5.粉料系统精度:    ≤±1%
6.组装形式:        可拆迁模块式
7.占地面积:        45×10=450m2
8.控制型式:        手动或自动
2 骨  料  配  料  供  给  系  统

一、料斗(4仓)
1.容    积:12m3  (单仓堆积)
2.上料高度:3420mm
3.组合形式:单仓组成。
4.配置要求:配有4个格筛,功率1.1kw,河南新乡产。
5外形尺寸:3615*2500*3420(长宽高)

二、计量装置
1.计量装置:称重电脑皮带秤,4个
2.控制形式:微机控制,通过变频器调整皮带秤的转速。
3.系统精度:≤±2%
4.计量范围:最大300 t/h
5.裙边皮带:宽1000mm。长:4960 mm
6.功    率:4 Kw(单个皮带秤),电动滚筒传动,淄博电动滚筒厂产。

三、混合料输送机:
1.皮带带宽:1000mm 长:40.2 m
2.作业能力:600 t/h
3.电机功率:15kw,电动滚筒传动,淄博电动滚筒厂产。
4.带    速:2.0m/s
5.机架长度:19.8 m
6.机架槽钢:16#槽钢

3
粉 料 供 给 计 量 系 统
一、粉料仓
1.数    量:1个
2.容    积:100t(水泥密度1.45)
3.直    径:Φ3000mm
4.除尘装置:设在仓顶
5.破拱装置:出料锥口处装有气动破拱装置。



二、计量设备:
1.挡板闸阀:600×600mm
2.供料螺旋:5.5KW;计量螺旋:2.2KW,山东开元电机产。
3.控制形式:微机控制,通过变频器调整供料螺旋转速。
4.系统精度:≤±1%
5.计量范围:0-50t
6.输送形式:粉料经刚性闸板阀经过供料螺旋输送,
由计量螺旋计量后输送到搅拌机。
7.螺旋输送机长度:2.7 m,直径273 mm
8.螺旋电子称长度:1.0 m直径:273 mm
4
供 水 系 统

1.水箱容量:8 m3
2.水泵型号:潜水泵QY40-16-2.2。
3.水泵流量:40 m3/h
4.水泵扬程:16m
5.电机功率:2.2kw

5
搅 拌 装 置

1.结构型式:    双卧轴强制连续式
2.生产能力:    0-600t/h
3.叶片数量:    64
4.叶片材质:    铬钼合金
5.允许最大粒径:60mm
6.电机功率:    75kw
7.减速机型号:  ZQ750
8.驱动:        单电机传动
9.转速:        92rpm
10.外形尺寸:5400*2300*2360(长宽高)

6
成品料输送机

1.皮带带宽:1000mm
2.带    速:2.5m/s
3.作业能力:600t/h
4.提升高度:6m
5.安装倾角:18度
6.电机功率:18.5Kw,电动滚筒传动,淄博电动滚筒厂产。

7
储料装置

1.料仓容积: 10m3
2.卸料高度: 3.8m
3.通道宽度: 3.6m
4.驱动方式: 气动、空压机功率5.5Kw
5.控制方式: 电磁阀控制
6震动器功率:1.1 Kw,河南新乡产。
7.外形尺寸:3900*2600*5250(长宽高)

8
气路系统

1.气动元件:均选用优质气动元件
2.使用:    ⑴用于粉仓破拱,
⑵用于成品料门开启。

9
控   制   系   统

微机控制
操作室:    钢构房
主机:       联想
显示器:    联想
变频器:    海利普
传感器:    蚌埠
电器:      正泰
空调、电缆

WCB600稳定土拌和站 0 本文被阅读 0 次
